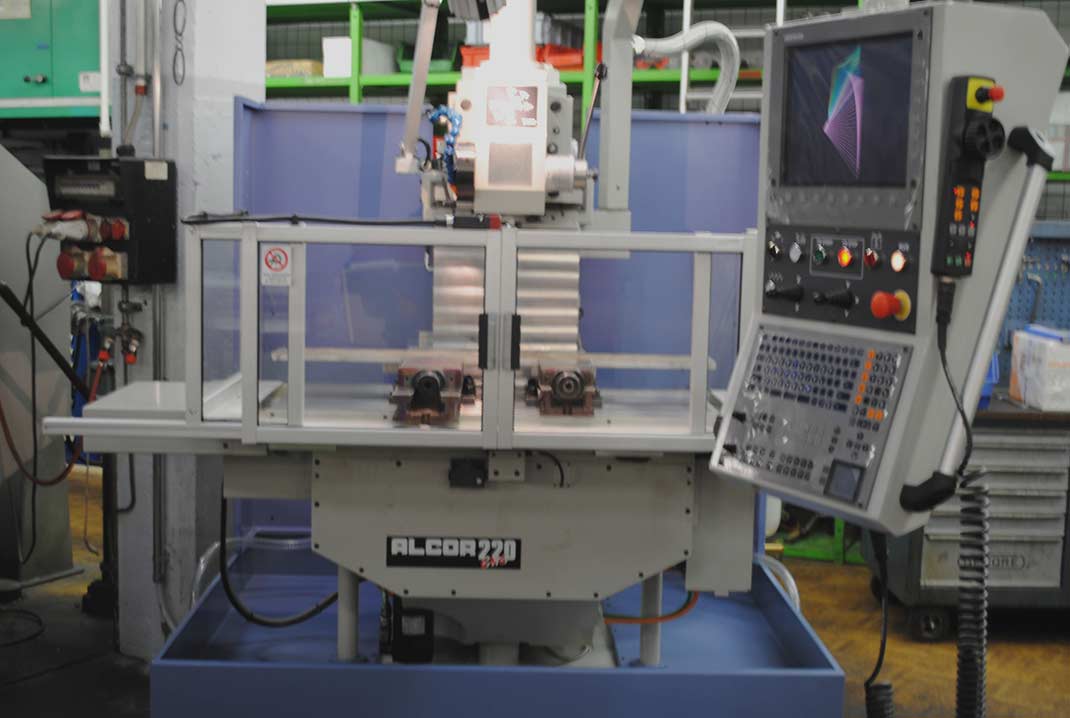

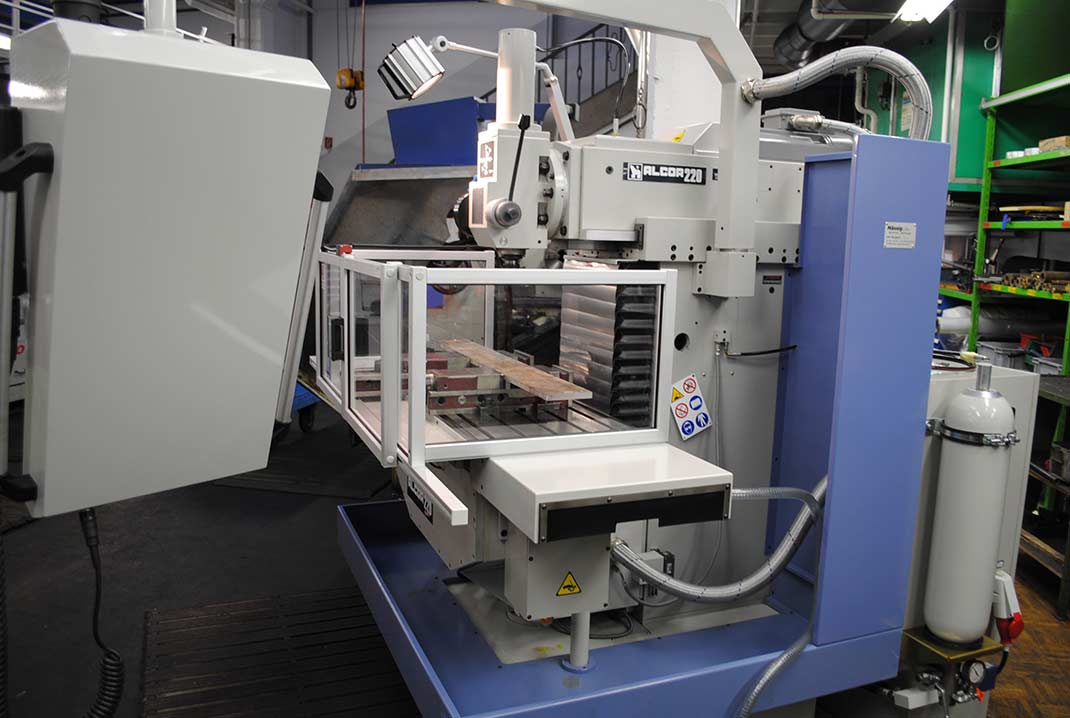

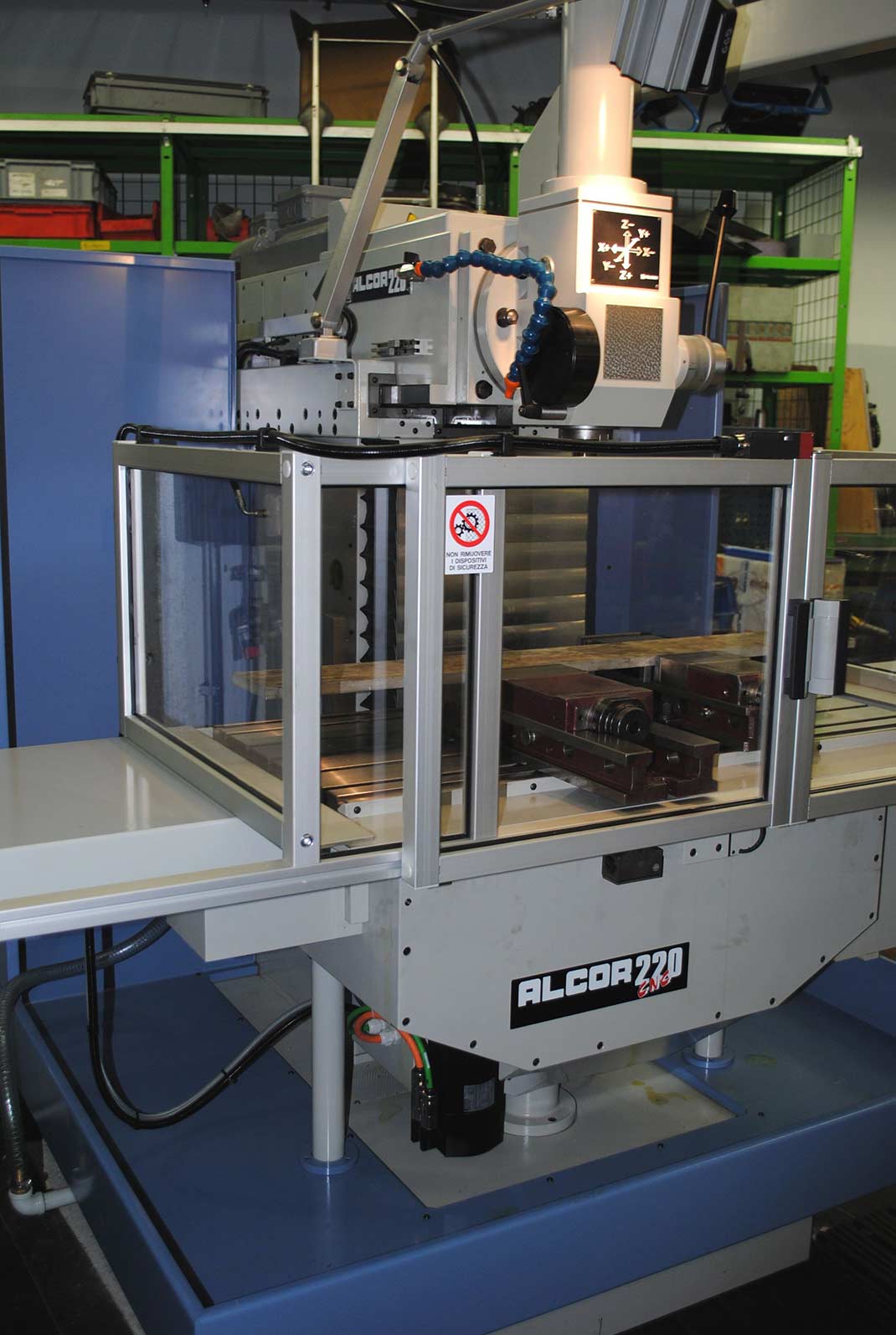

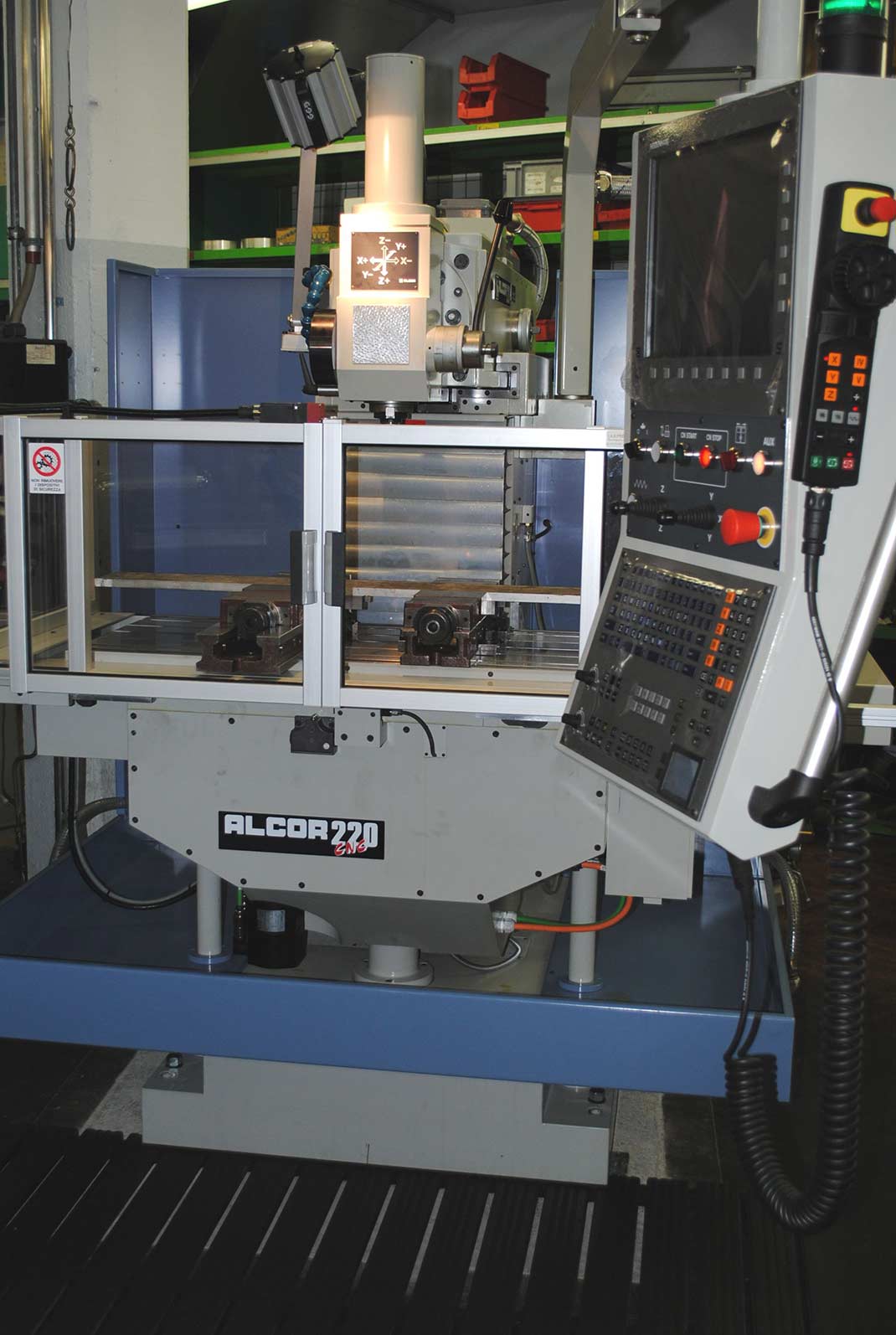

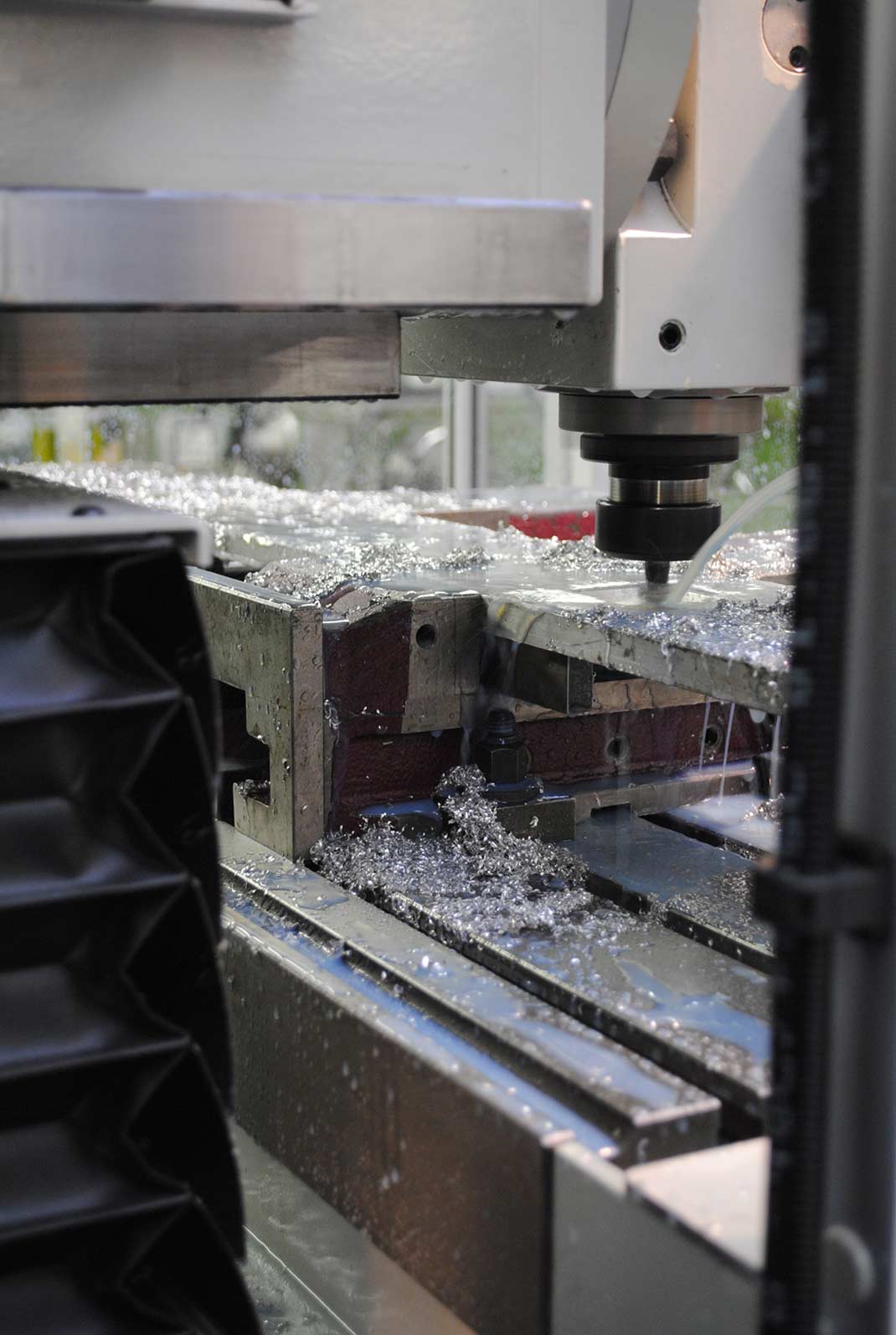

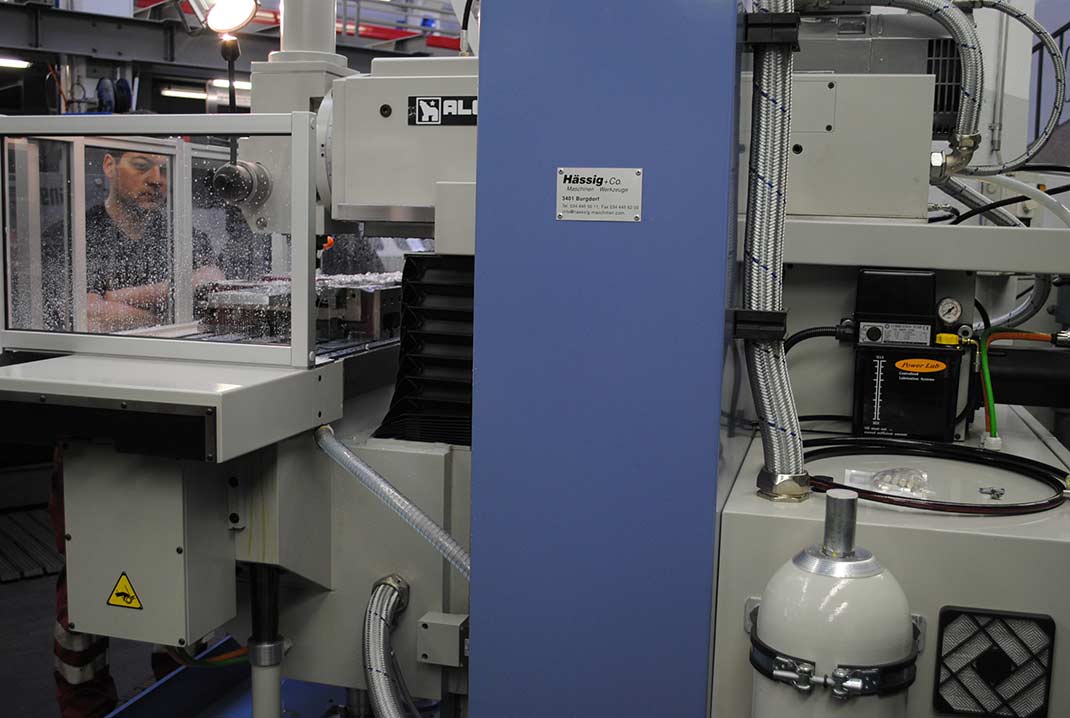

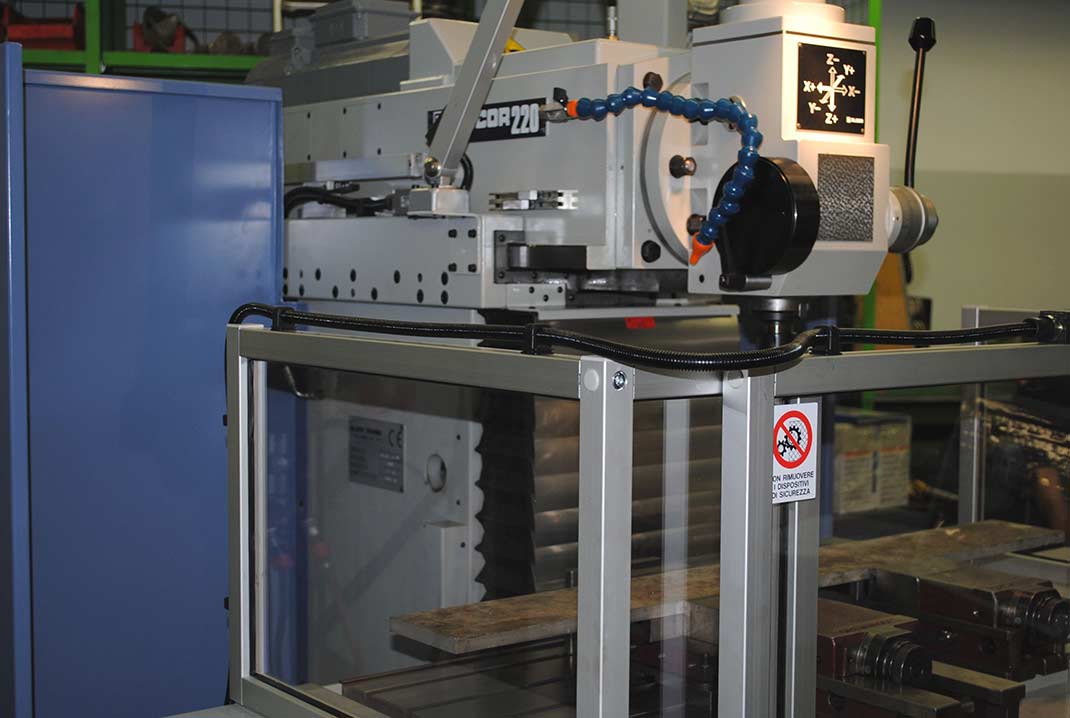

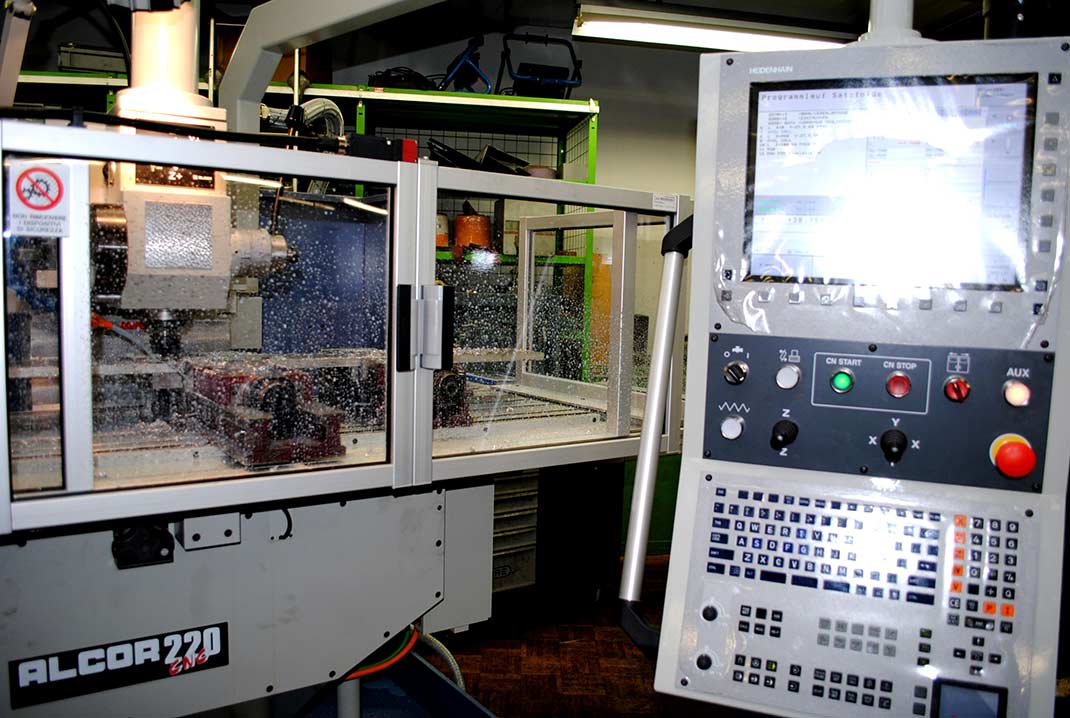

Alcor Universalfräsmaschine 220 CNC Heidenhain TNC 530

Konstruktionsmerkmale

• Einfache Handhabung mit einer Heidenhain Steuerung der aktuellsten Generation (TNC 530) und praktische Verwendung sind die Hauptmerkmale der Alcor 220 CNC

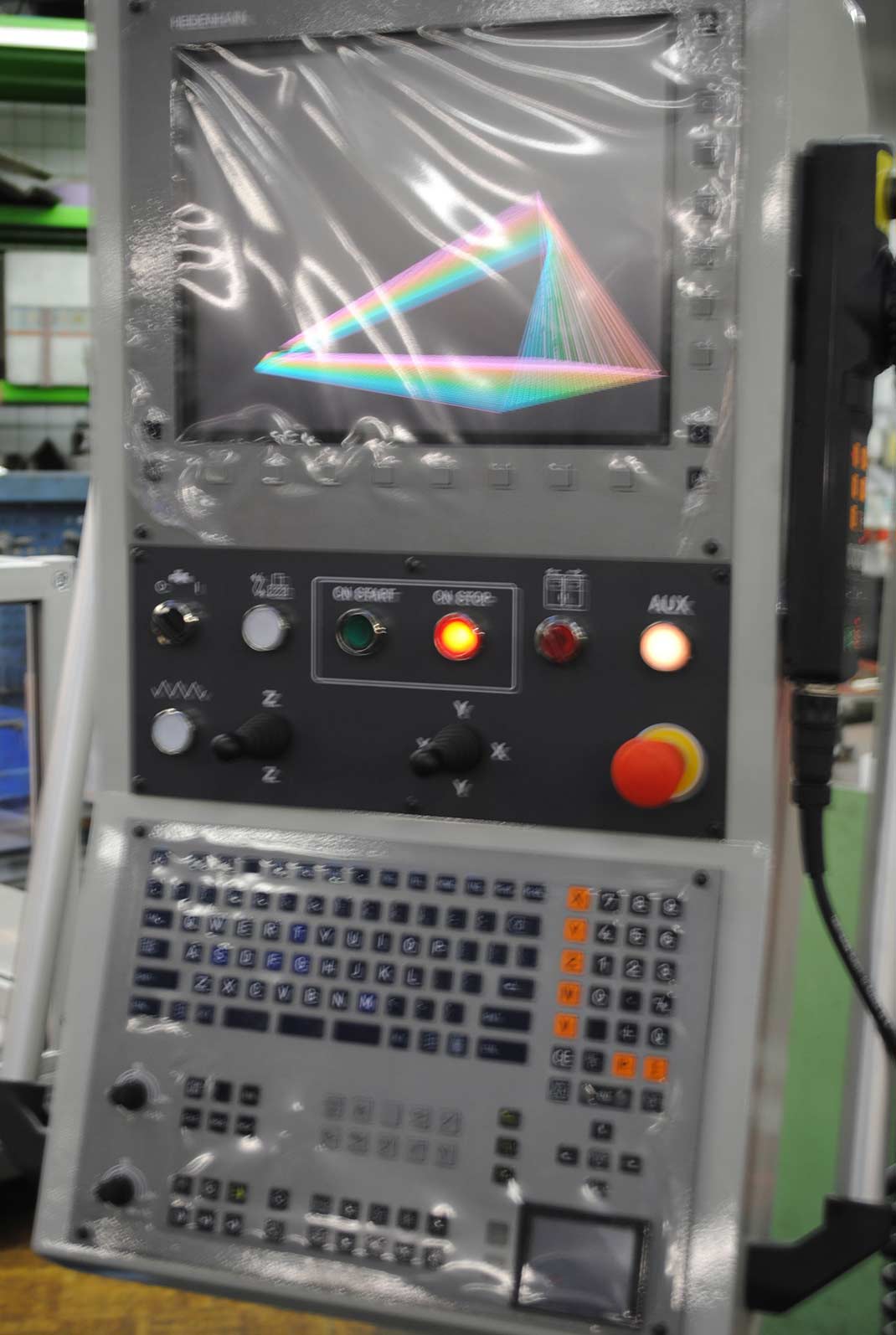

• Die weite Tischfläche mit 5 T-Nuten zur Aufspannung der Werkstücke und die leicht überschaubare und ergonomische Bedienung der manuellen Verfahrbewegungen über ein zentrales Panel ergeben in ihrer Art eine einzigartige flexible Fräsmaschine.
• Äusserst kompakte Struktur vollständig aus Guss
• Führungsbahnen: Die Gleitführungen sind gehärtet und geschliffen. Die Gegenführungen und die Stellleisten sind mit reibungsarmem Material beschichtet. Die Schmierung erfolgt automatisch im NC-gesteuerten Zyklus
• Antriebsspindeln: Alle Achsen sind jeweils mit präzisionsgeschliffener Kugelrollspindel mit doppelter vorgespannter Spindelmutter ausgestattet. Die Spindeln werden durch bürstenlose Servomotoren angetrieben, mit denen sie durch Riemenscheiben und Zahnriemen gekoppelt sind.
• Die Schmierung erfolgt automatisch. Jede Achse verfügt über eine elektromagnetische Haltebremse. Um die beste Steifigkeit und Genauigkeit der Maschine bei den Umsteuerungen der Achsen sicherzustellen, sind die Achsspindeln für Längs und Quer vorgespannt. Servomotoren, Antriebe und die Numerik in Digitaltechnologie sichern höchste Genauigkeit dank des Erfassens der Masse durch lineare bzw. rotative Messgeber mit Feinstauflösung
• Konsol-Baugruppe: Das Maschinenmodell 220 CNC kann optional mit elektronischen Handrädern am Konsoldeckel ausgestattet werden. Die Konsol-Baugruppe (Z-Achse) ist hydraulisch ausgewogen.
• Spindeldrehzahlen stufenlos regelbar und Kraftantriebe über Zahnriemen
• Nachstellmöglichkeit für die Führungsbahnen
• Schmierung der Vertikalköpfe mit Dauerschmierfett
• Werkzeugkühlsystem durch Elektropumpe, ausgestattet mit grossem Kasten zum Auffangen der Späne sowie getrennter Behälter

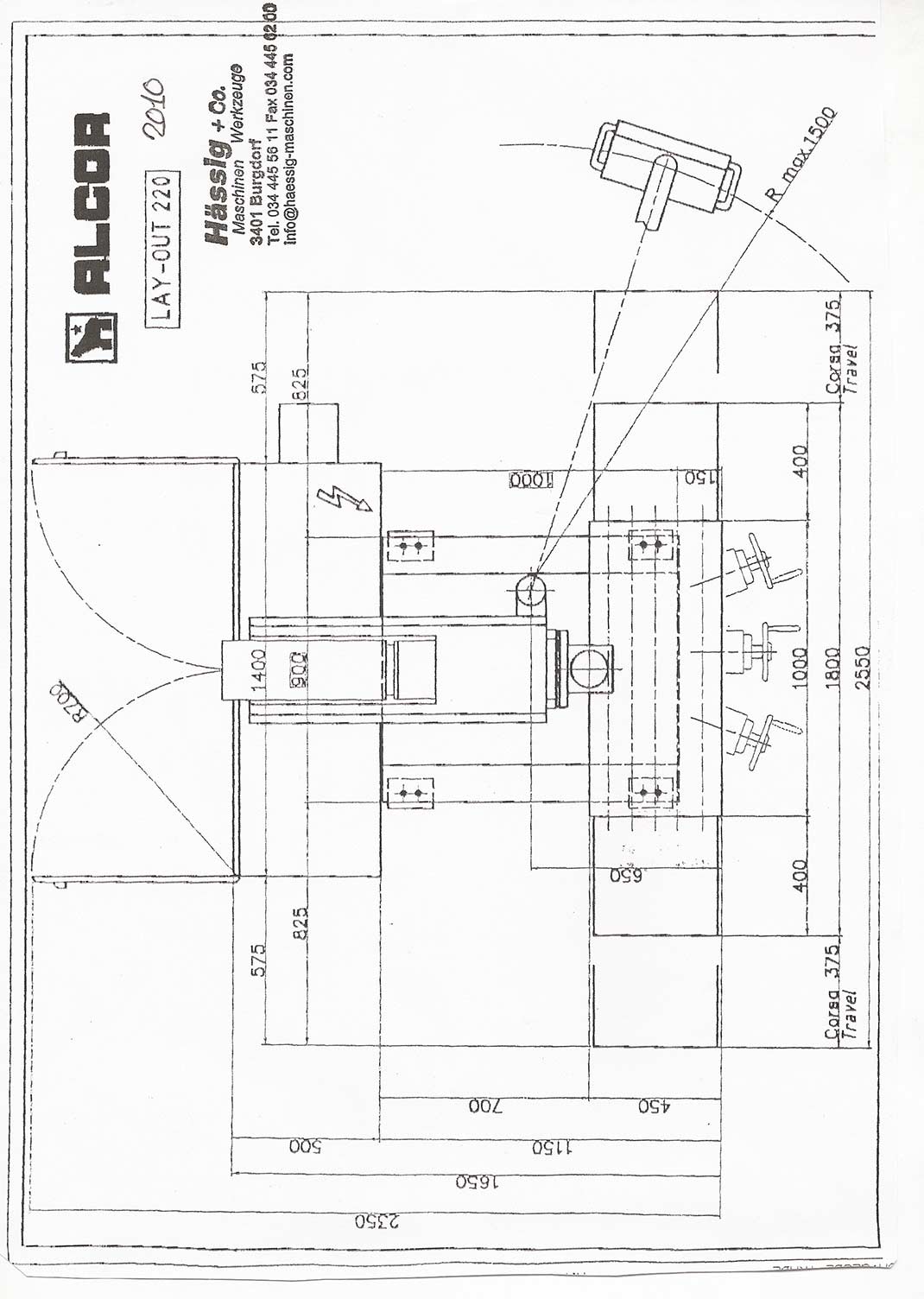

• Raumbedarf ExBxC (2550x1900x2100mm)

• Tischabmessungen 1000x450mm
• T-Nuten (Breite x Anzahl x Abstand) 14x5x80
• Längsverfahrweg 750mm
• Querverfahrweg 450mm
• Vertikalverfahrweg 530mm
• Max. Drehzahl der Horizontalspindel 3200 U/min
• Motorleistung der Spindel 11 Kw
• Spindelkegel ISO 40

• Max.Arbeitsvorschub und Eilgang der Achsen X und Y 3000/15000mm/min
• Max. Arbeitsvorschub und Eilgang der Z-Achse 3000/15000 mm/min
• Wechselstrom-Servomotoren für die Achsen X und Y 7,5 N/m
• Wechselstrom Servomotor für die Z-Achse 7,5 N/m
• Kugelrollspindeln für die Achsen X und Y, ø/Steigung 32/10mm
• Kugelrollspindel für Z-Achse, ø/Steigung 40/10mm

• Spindelkegel ISO 40
• Pinolendurchmesser 100mm
• Handverstellbarer Pinolen 100mm
• Schwenkbar in der Querachse (Y-Achse) 360°
• Max. Spindeldrehzahlen 3200 U/min

• Leistung der E-Pumpe zur WZ-Kühlung 0,1 Kw
• Leistung des Hydr.-Aggregats-Motors 0,37 Kw
• Gesamte installierte Leistung 15 Kw
• Nettogewicht circa 3500/3800 Kg
